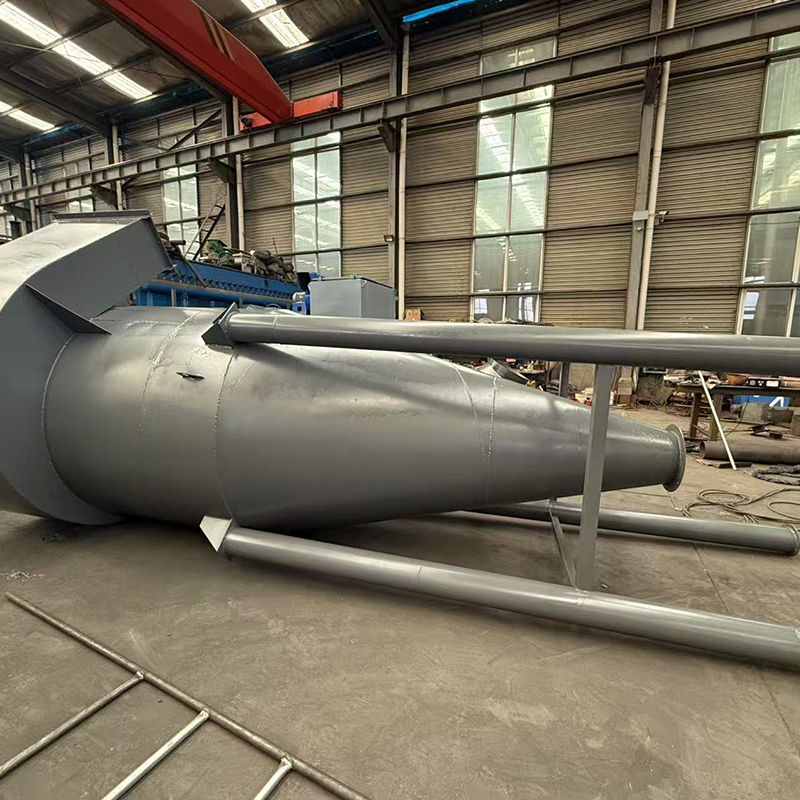

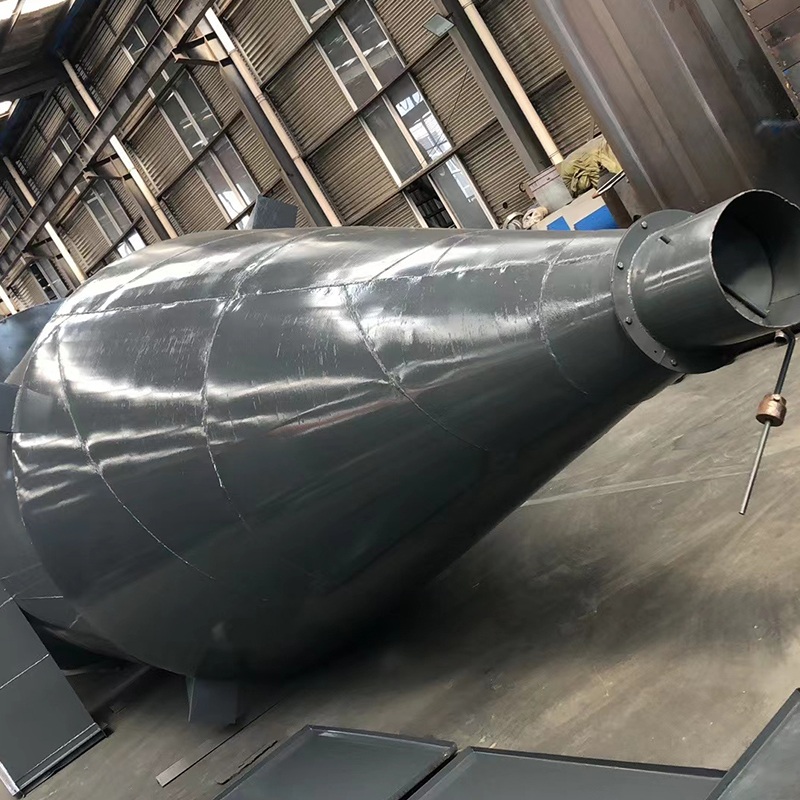

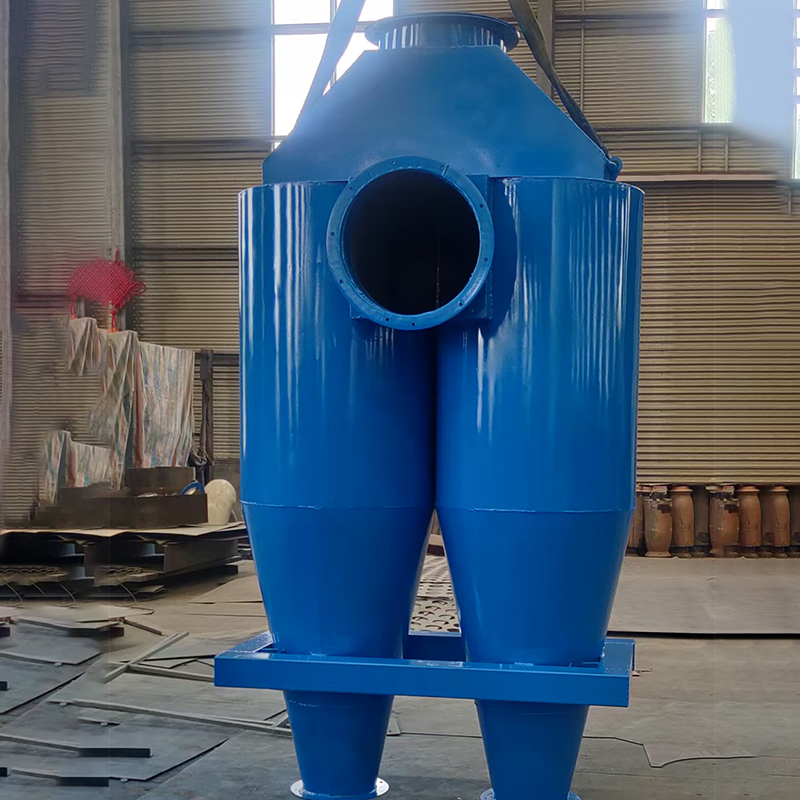

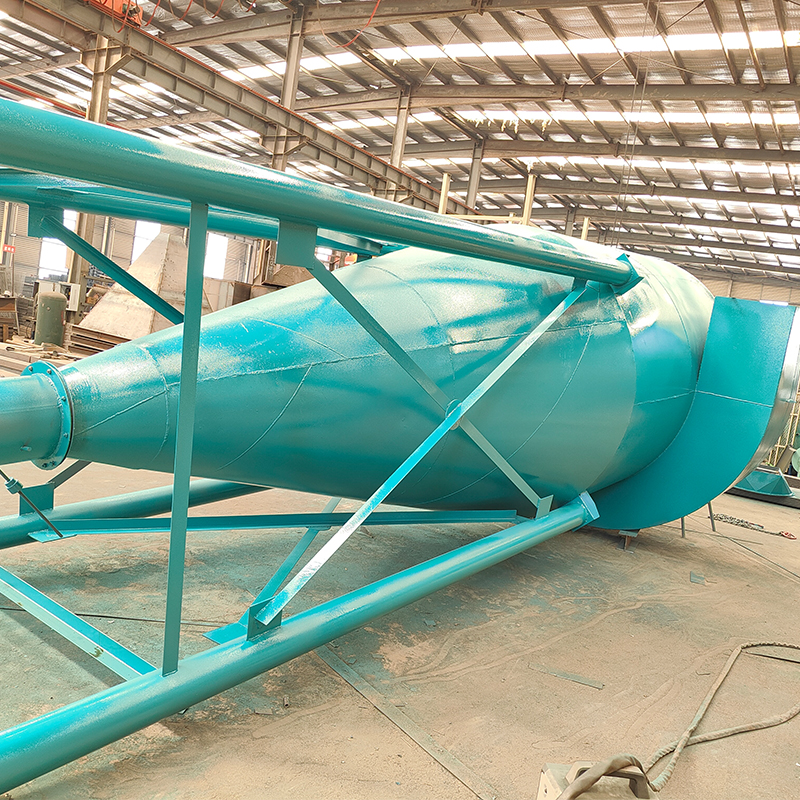

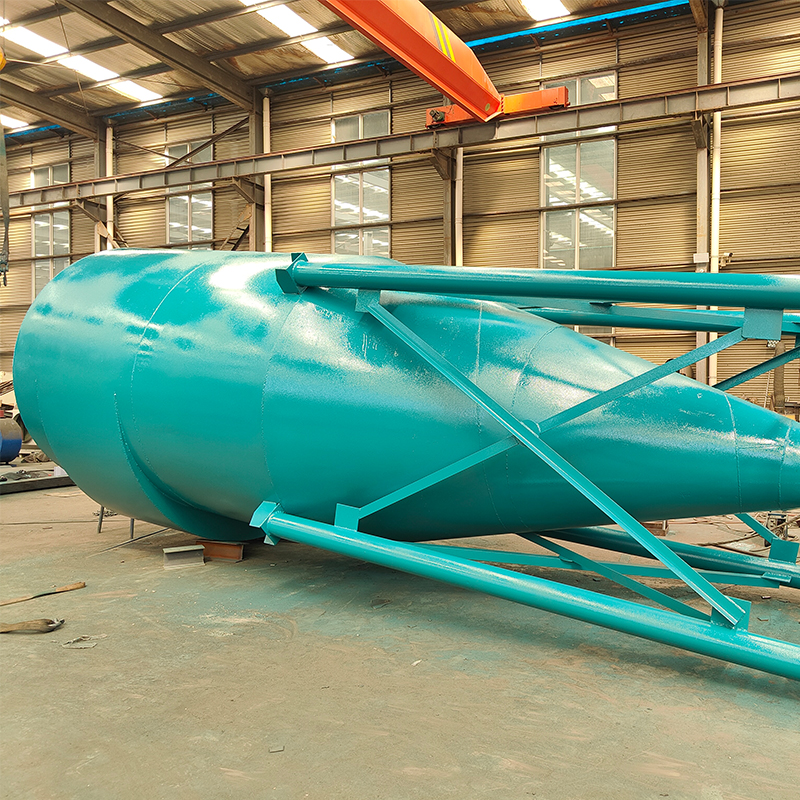

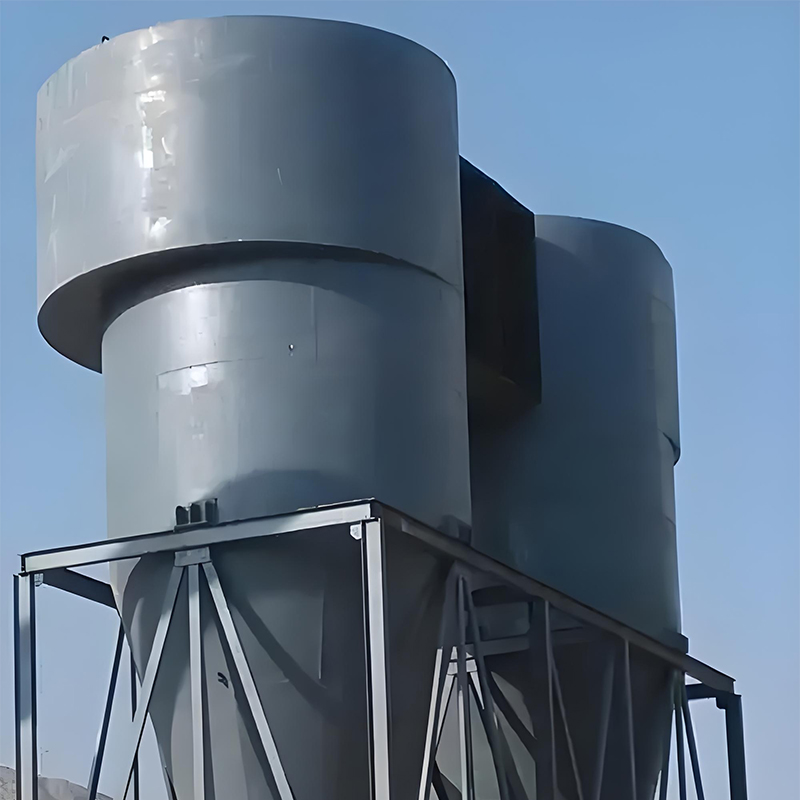

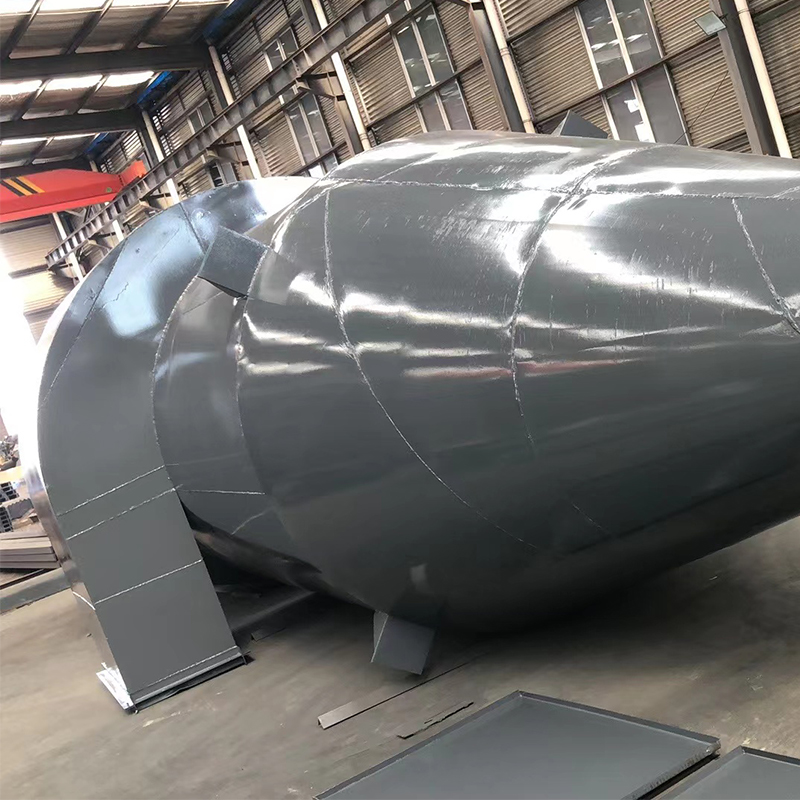

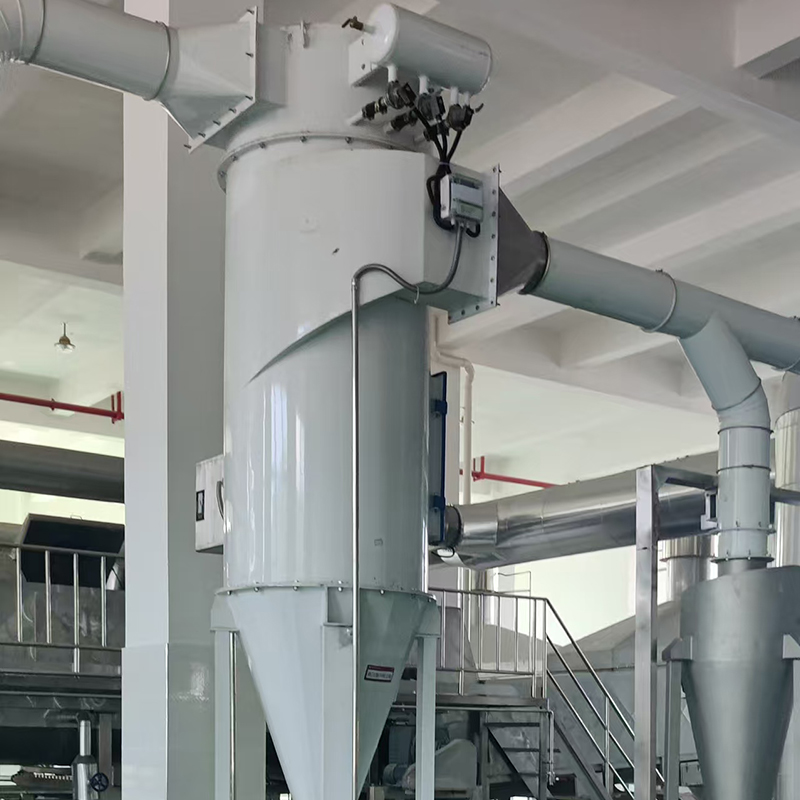

Циклонный пылеуловитель XLP/B – это высокоэффективный циклонный пылеуловитель с обводным каналом на внешней стороне корпуса циклона. Циклонный пылеуловитель XLP/B может заставить часть газа с большим количеством пыли вблизи внутренней стенки цилиндра поступать в нижнюю часть циклона через обводной канал, чтобы уменьшить вероятность выхода пыли из выпускного отверстия.
Циклонный пылеуловитель XLP/B - это высокоэффективный циклонный пылеуловитель с обводным каналом на внешней стороне корпуса циклона. Циклонный пылеуловитель XLP/B может заставить часть газа с большим количеством пыли вблизи внутренней стенки цилиндра поступать в нижнюю часть циклона через обводной канал, чтобы уменьшить вероятность выхода пыли из выпускного отверстия. Он имеет более высокую эффективность удаления пыли, особенно для пыли размером более 5 мкм. Он используется для удаления неволокнистой и клейкой пыли с высокой плотностью в промышленных отходящих газах. Он может эффективно отделять табачную золу, тальк, кварцевый порошок, известняковый порошок, шлаковый цемент, цементное сырье и т. д. Циклонный пылеуловитель XLP/B отличается простой конструкцией, простотой эксплуатации, высокой термостойкостью, низким сопротивлением и высокой эффективностью удаления пыли. Он подходит для очистки газа в таких промышленных секторах, как горнодобывающая промышленность, металлургия, огнеупорные материалы, уголь, химическая промышленность, производство строительных материалов и энергетика.
Принцип работы: После того, как запыленный газ поступает тангенциально из входного отверстия, газ получает вращательное движение, и поток воздуха разделяется на верхнюю и нижнюю части, образуя двойное вихревое движение. Пыль производит сильный эффект разделения в нижней части выхлопа, т. е. на границе двойного вихря. Более мелкие и легкие частицы пыли переносятся вверх верхним вихревым потоком воздуха, образуя сильно вращающееся зольное кольцо под верхней крышкой, в результате чего частицы пыли собираются и выводятся из верхнего отверстия специальной байпасной разделительной камеры, через нижнюю спиральную канавку байпасной разделительной камеры и вводятся тангенциально из отверстия возвратного воздуха на внешней стенке циклонного пылеуловителя XLP/B в нижнюю часть цилиндра пылеуловителя и объединяются с внутренним потоком воздуха. Пыль отделяется и падает в зольный бункер. Другая часть более крупных и тяжелых частиц пыли, перемещаемая нижним вихревым потоком воздуха, отделяется и поступает в зольный бункер посредством аналогичного процесса верхнего вихревого потока воздуха вдоль нижней секции циклонного пылеуловителя XLP/B.
Циклонный пылеуловитель XLP с обходом имеет более низкое воздухозаборное отверстие, чем обычный циклонный пылеуловитель, так что в верхней части циклонного пылеуловителя XLP/B достаточно места для образования верхнего вихря и пылевого кольца, которое направляется из камеры байпаса в конусную часть. Таким образом, вторичный воздушный поток, который вреден для эффективности удаления пыли, преобразуется в верхний вихревой воздушный поток с эффектом агломерации пыли; камера байпаса с разделением спроектирована спиральной, так что входящий поток воздуха, содержащий пыль, входит в конус тангенциально, избегая нарушения воздушного потока на внутренней стенке конуса и предотвращая повторное пыление.
① Классификация по режиму выхода воздуха циклонного пылеуловителя XLP с обходом. X-тип (горизонтальный выход воздуха, пылеуловитель всасывающего типа расположен на стороне всасывания вентилятора и имеет выходную спираль) обычно используется для работы с отрицательным давлением; Y-тип (верхний выпуск воздуха, пылеуловитель напорного типа расположен на стороне напорного вентилятора) обычно используется для работы под положительным или отрицательным давлением.
② В зависимости от направления вращения его можно разделить на правосторонний S-тип и левосторонний N-тип. Существует четыре комбинации двух типов пылеуловителей (типы XN, XS, YN и YS).
③ Классификация по спиральной байпасной разделительной камере. Циклонный пылеуловитель XLP/A имеет полуспиральный и двухконусный вид; циклонный пылеуловитель XLP/B полностью спиральный, с одним конусом с меньшим углом конуса и более длинным конусом. Эксперименты показали, что при тех же условиях эффективность типа A выше, чем у типа B, а сопротивление типа A больше, чем у типа B. Тип B имеет более простую конструкцию и меньшую массу, чем тип A.
| Тип конструкции | A | B | ||||
| Скорость ветра на входе υ/м.с-1 | 12 | 16 | 18 | 12 | 16 | 18 |
| Скорость потока воздуха в поперечном сечении циклона ω/м.с-1 | 3.16 | 3.96 | 4.50 | 2.66 | 3.60 | 4.42 |
| модель | Тип экспорта | ||
| Выход без улитки или колпака | Выход со спиралью | Экспорт с капюшоном | |
| Тип XLP/A | 0 | 8．0 | 8．5 |
| Тип XLP/B | 4．8 | 5．8 | 5．8 |
| Типы пыли
|
Истинная плотность/кг.м3 | Размер частиц пыли (мкм) массовая дисперсия % | Эффективность удаления пыли/% | ||||||
| 0-5 | 5-10 | 10-20 | 20-40 | 40-60 | >60 | тип xlp/a | тип xlp/b | ||
| Тальк | 2730 | 0.8 | 5.0 | 11.9 | 63.5 | 9.9 | 8.9 | 95.1 | 94.4 |
| Кварцевый порошок | 2660 | 10.4 | 14.0 | 19.6 | 22.4 | 14.0 | 19.6 | 93.6 | 94.2 |
| Белая глина | 2370 | 47.7 | 11.2 | 15.5 | 10.7 | 7.5 | 7.5 | 97.7 | 95.7 |
| Угольный порошок | 2080 | 2.0 | 2.0 | 7.8 | 50.1 | 23.4 | 16.7 | 86.3 | 86.3 |
| Формовочный песок | 2650 | 9.9 | 26.5 | 32.4 | 19.2 | 5.3 | 6.6 | 81.9 | 84.2 |
| Глина | 2760 | 69.2 | 12.7 | 9.1 | 7.2 | 0.9 | 0.9 | 89.1 | 90.4 |
| Шлаковый цемент | 3330 | 6.2 | 6.2 | 24.7 | 28.2 | 18.7 | 22.2 | 92.0 | |
| Цемент из летучей золы | 2680 | 8.1 | 20.6 | 19.7 | 16.3 | 8.6 | 26.6 | 93.3 | 90.2 |
| Известняковый порошок | 2720 | 1.7 | 1.7 | 1.7 | 53.2 | 24.8 | 20.3 | 85.8 | 87.5 |
| Цементное сырье | 2730 | 1.6 | 2.7 | 30.4 | 45.0 | 12.9 | 7.4 | 91.5 | 90.4 |
| Гашеная известь | 2600 | 3.4 | 3.4 | 39.2 | 42.5 | 5.7 | 9.2 | 73.0 | |
| Табачная зола | 2030 | 9.6 | 9.6 | 5.1 | 28.0 | 29.5 | 28.3 | 99.0 | 99.1 |
| Углеродная сажа | 1850 | 92.8 | |||||||
| Стиральный порошок | 100μm | 99.0 | 99.0 | ||||||
| Мука | 98.0 | 98.7 | |||||||
| Шины шлифованные | 99.7 | 99.7 | |||||||
| Проект | Спецификация | Скорость входящего потока (м/с) | Масса (кг) | |||
| 12 | 16 | 20 | X-тип | Y-тип | ||
| Объем воздуха/м3.ч -1 | XLP/B-3.0 | 636 | 842 | 1052 | 45.92 | 35.40 |
| XLP/B-4.2 | 1149 | 1532 | 1915 | 83.16 | 85.42 | |
| XLP/B-5.4 | 2094 | 2787 | 3485 | 134.26 | 105.14 | |
| XLP/B-7.0 | 3656 | 4867 | 6084 | 221.96 | 173.24 | |
| XLP/B-8.2 | 5200 | 6664 | 8330 | 309.07 | 214.68 | |
| XLP/B-9.4 | 6558 | 8744 | 10929 | 396.35 | 321.14 | |
| XLP/B-10.6 | 8328 | 11106 | 13881 | 497.57 | 393.29 | |
| Проект | Спецификация | Скорость входящего потока (м/с) | Масса (кг) | |||
| 12 | 15 | 18 | X-тип | Y-тип | ||
| Обработанный объем воздуха/м3.ч -1 | XLP/B-12.5 | 12150 | 15190 | 18230 | 950 | 770 |
| XLP/B-15. | 17500 | 21870 | 26240 | 1330 | 1090 | |
| XLP/B—17.5 | 23820 | 29770 | 35720 | 2250 | 1860 | |
| XLP/B—20.0 | 31100 | 38880 | 46660 | 2900 | 2420 | |
| XLP/B-22.5 | 39370 | 49210 | 59050 | 4360 | 3650 | |
| XLP/B-25.0 | 48600 | 60750 | 72900 | 5320 | 4480 | |
| XLP/B-27.5 | 58810 | 73510 | 88210 | 6480 | 5460 | |
| XLP/B-30.0 | 69980 | 87480 | 104980 | 7660 | 6470 | |
Рабочие параметры циклонного пылеуловителя в основном включают: скорость потока воздуха на входе в пылеуловитель, температуру обрабатываемого газа и концентрацию массы пылесодержащего газа на входе и т. д.
1) Скорость потока воздуха на входе. Для циклонного пылеуловителя определенного размера увеличение скорости потока воздуха на входе может не только увеличить объем газа, но и эффективно повысить эффективность разделения, но также увеличивается перепад давления. Когда скорость потока воздуха на входе увеличивается до определенного значения, эффективность разделения может снизиться, износ увеличится, а срок службы пылеуловителя сократится. Поэтому скорость потока воздуха на входе следует контролировать в диапазоне 18~23 м/с.
2) Температура газа на входе. По мере повышения температуры газа увеличивается его вязкость, увеличивается центростремительная сила на частицах пыли, а эффективность разделения снижается. Поэтому пылеуловитель, работающий в условиях высоких температур, должен иметь большую скорость потока воздуха на входе и меньшую скорость поперечного сечения потока.
3) Массовая концентрация газа, содержащего пыль, на входе. При высокой концентрации крупные частицы пыли оказывают значительное переносящее воздействие на мелкие частицы пыли, что проявляется в увеличении эффективности разделения.
Если циклонный пылеуловитель пропускает воздух, это серьезно влияет на эффективность удаления пыли. Подсчитано, что при утечке воздуха на нижнем конусе пылеуловителя 1% эффективность удаления пыли снизится на 5%; при утечке воздуха 5% эффективность удаления пыли снизится на 30%. У циклонного пылеуловителя есть три части, которые пропускают воздух: входные и выходные соединительные фланцы, корпус пылеуловителя и устройство для выпуска пыли. Причины утечки воздуха следующие:
1) Утечка воздуха на соединительном фланце в основном вызвана незатянутыми болтами, неравномерной толщиной прокладки и неровной поверхностью фланца.
2) Основной причиной утечки воздуха из корпуса пылеуловителя является износ, особенно нижнего конуса. По опыту эксплуатации, при массовой концентрации пыли в газе более 10 г/м3 стальная пластина толщиной 3 мм может выйти из строя менее чем за 100 дней.
3) Основной причиной утечки воздуха из пылеотводящего устройства является плохая герметизация механического автоматического (типа тяжелого молота) пылеотводящего
Факторы, влияющие на износ основных деталей, включают нагрузку, скорость воздушного потока и частицы пыли. К изнашиваемым деталям относятся корпус, конус и пылевыпускное отверстие. Технические меры по предотвращению износа включают:
1) Не допускайте засорения пылевыпускного отверстия. Основной метод — выбрать высококачественный клапан для сброса золы и усилить регулировку и обслуживание клапана для сброса золы во время использования.
2) Не допускайте обратного потока избыточного газа в порт сброса золы. Используемый клапан для сброса золы должен быть герметичным и надлежащим образом утяжеленным.
3) Регулярно проверяйте пылеуловитель на предмет утечки воздуха из-за износа, чтобы можно было своевременно принять меры по его устранению.
4) Используйте сменные противоизносные пластины или добавляйте износостойкие слои в точках удара частиц пыли.
5) Минимизируйте сварные швы и соединения. Необходимые сварные швы должны быть отшлифованы до плоской поверхности, а внутренние диаметры фланцевых стопоров и прокладок должны быть одинаковыми и обеспечивать хорошее центрирование.
6) Тангенциальная скорость воздушного потока у стенки пылеуловителя и скорость входного воздушного потока должны поддерживаться в критическом диапазоне.
Засорение циклонного пылеуловителя и накопление пыли в основном происходит вблизи пылевыпускного отверстия, а во-вторых, в воздухозаборных и выхлопных трубах.
1) Засорение пылевыпускного отверстия и профилактические меры. Обычно существует две причины засорения пылевыпускного отверстия: одна из них заключается в том, что в пылевыпускном отверстии задерживаются крупные куски материала или мусора (например, древесная стружка, щепа, пластиковые пакеты, измельченная бумага, тряпки и т. д.), а затем вокруг него скапливается пыль; другая заключается в том, что в зольном бункере слишком много пыли, и она не выгружается вовремя. Меры по предотвращению засорения пылевыпускного отверстия включают: добавление сетки к воздухозаборнику; добавление вырытого вручную отверстия в верхней части пылевыпускного отверстия (добавление прокладки к крышке отверстия и нанесение герметизирующей пасты).
2) Засорение впускного и выпускного отверстий и профилактические меры. Засорение впускных и выпускных отверстий чаще всего происходит из-за неправильной конструкции: слегка неровные прямые углы и скосы на впускных и выпускных отверстиях приводят к налипанию и уплотнению пыли, что приводит к ее закупориванию.
