С момента появления пылеуловителей они широко использовались и совершенствовались в стране и за рубежом. В частности, был достигнут большой прогресс в эффективности очистки пылевых газов и конструкции оборудования. Практика показала, что циклонные, мешочные и другие пылеуловители, которые в настоящее время широко используются, имеют проблемы различной степени с точки зрения эффективности удаления пыли, рабочей нагрузки обнаружения и эксплуатационной надежности.
С момента появления пылеуловителей они широко использовались и совершенствовались в стране и за рубежом. В частности, был достигнут большой прогресс в эффективности очистки пылевых газов и конструкции оборудования. Практика показала, что циклонные, мешочные и другие пылеуловители, которые в настоящее время широко используются, имеют проблемы различной степени с точки зрения эффективности удаления пыли, рабочей нагрузки обнаружения и эксплуатационной надежности.

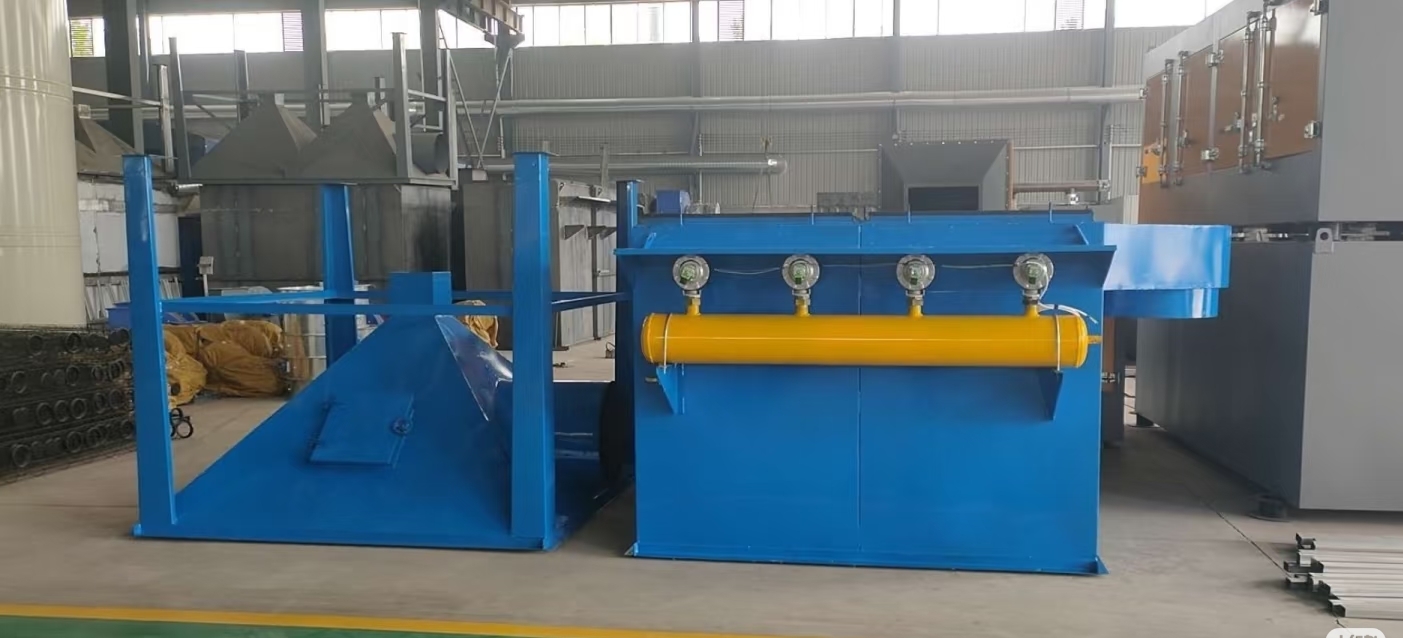

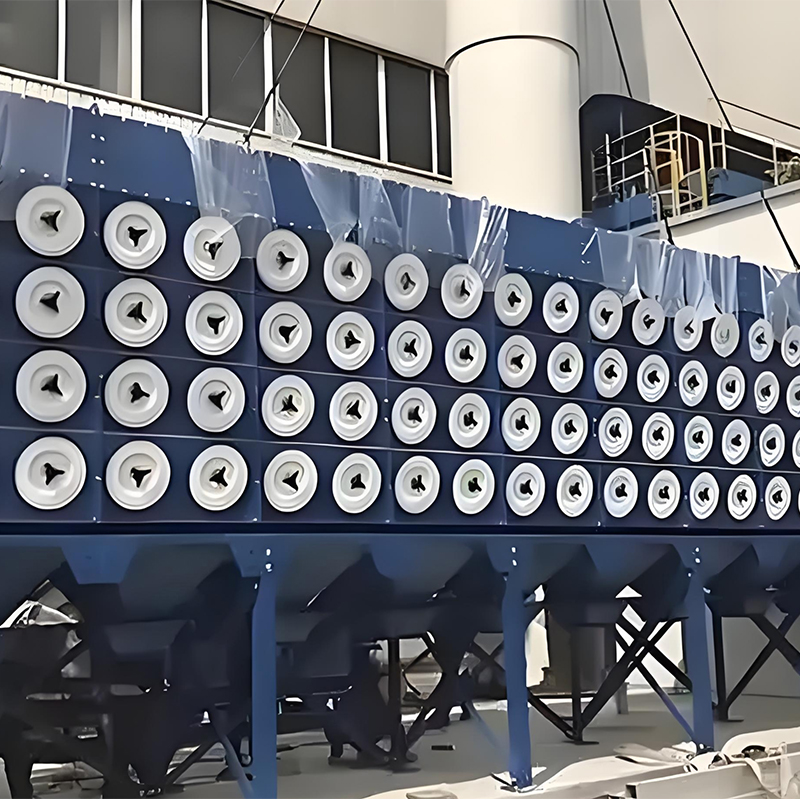

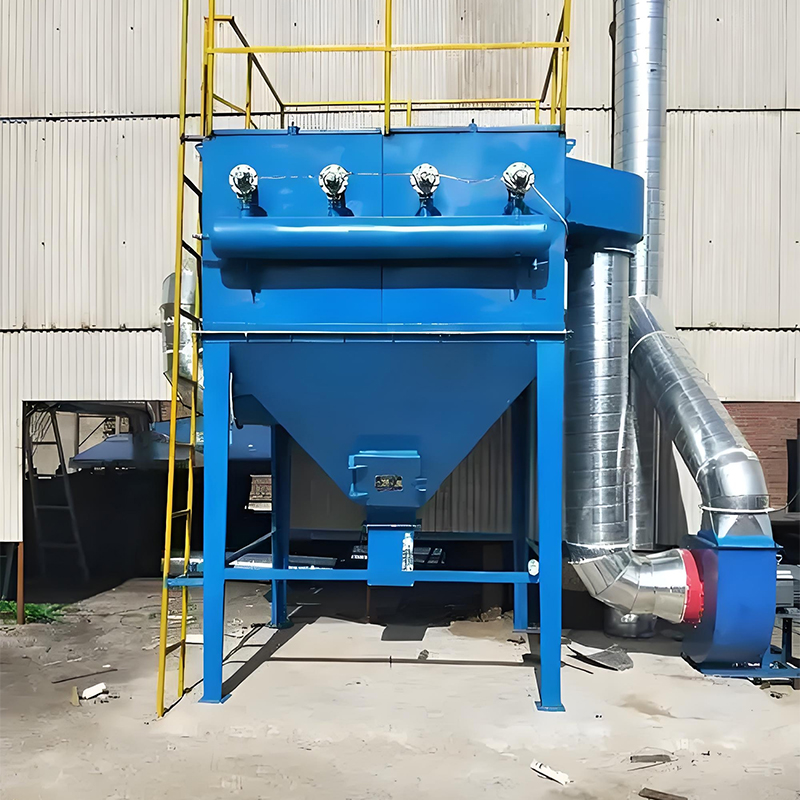

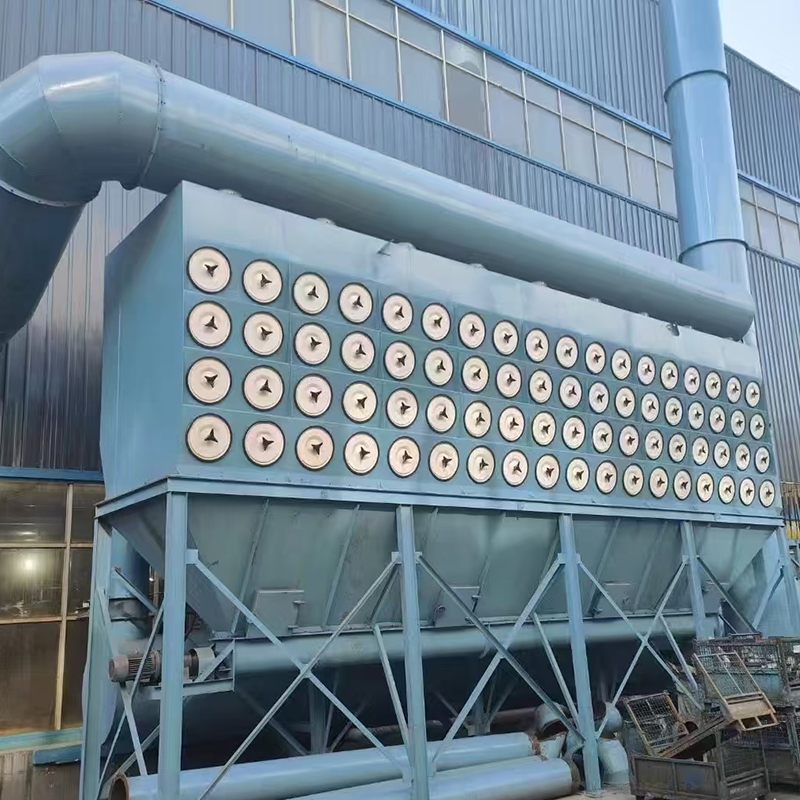

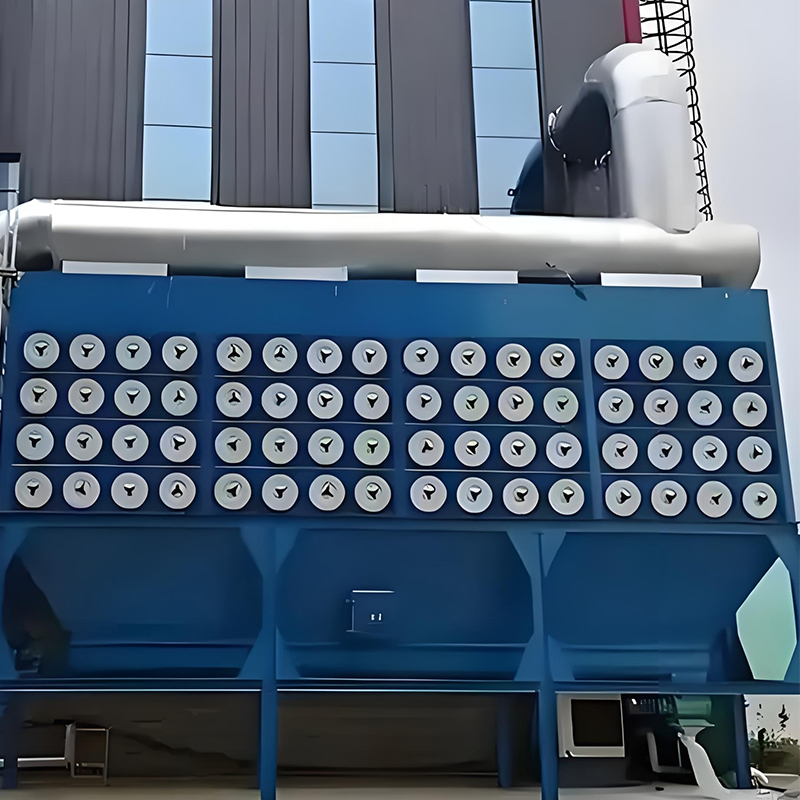

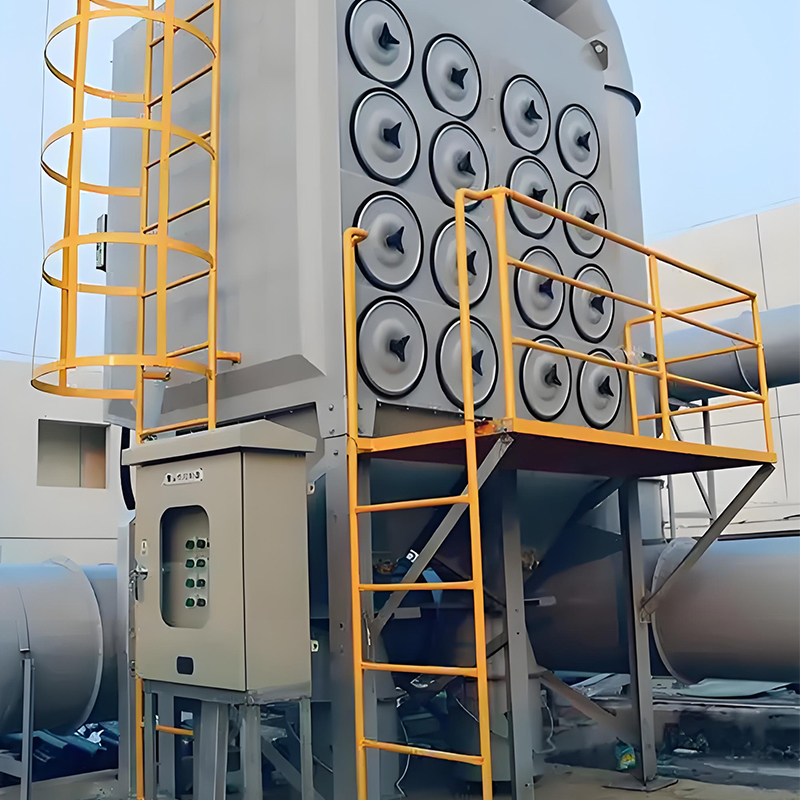

Нисходящий пылеуловитель серии JGDFC (DFT), произведенный нашим заводом, основан на передовой технологии аналогичной продукции в зарубежных странах в 1980-х годах и был всесторонне улучшен в плане эффективности удаления пыли, структурных характеристик и надежности. По сравнению с аналогичной отечественной продукцией он имеет следующие существенные преимущества:
1.Коробчатая часть оборудования использует собственный вес пылесодержащего газа и схему нисходящего воздушного потока для достижения собственного самоочищения и фильтрации. Это может снизить эксплуатационные расходы и повысить эффективность фильтрации.

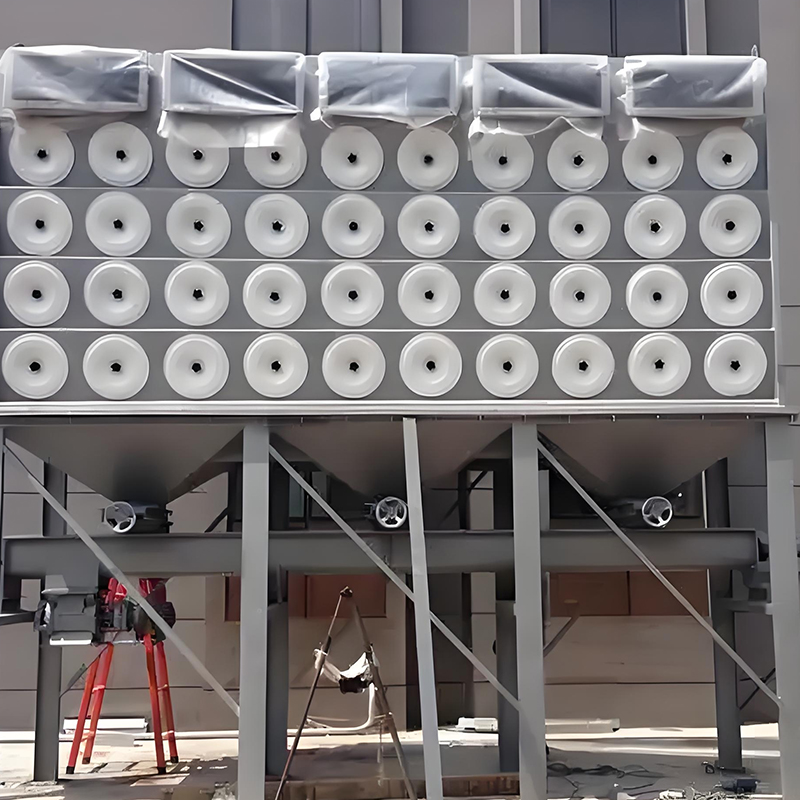

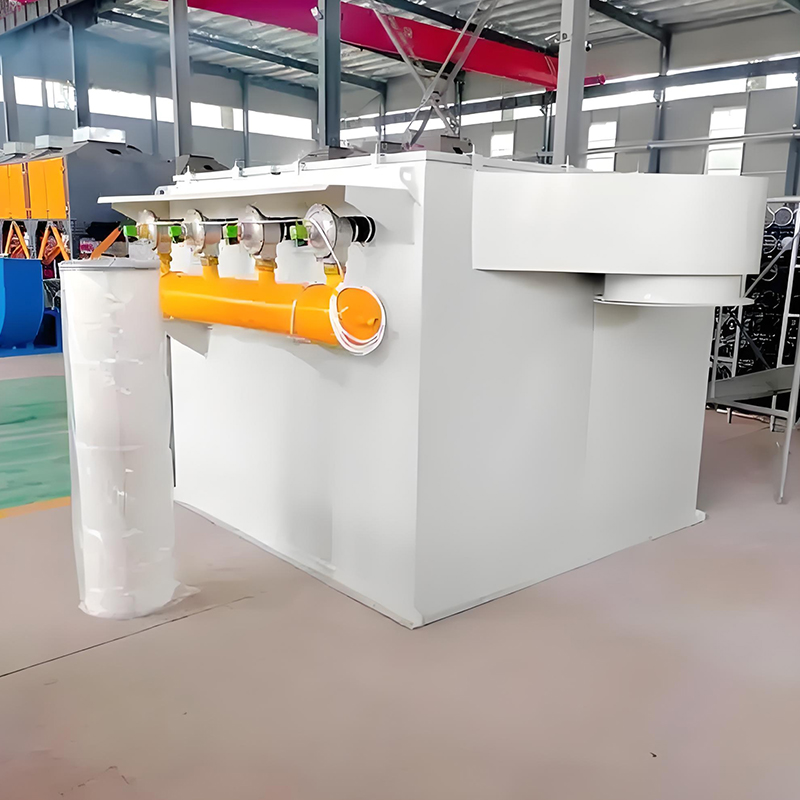

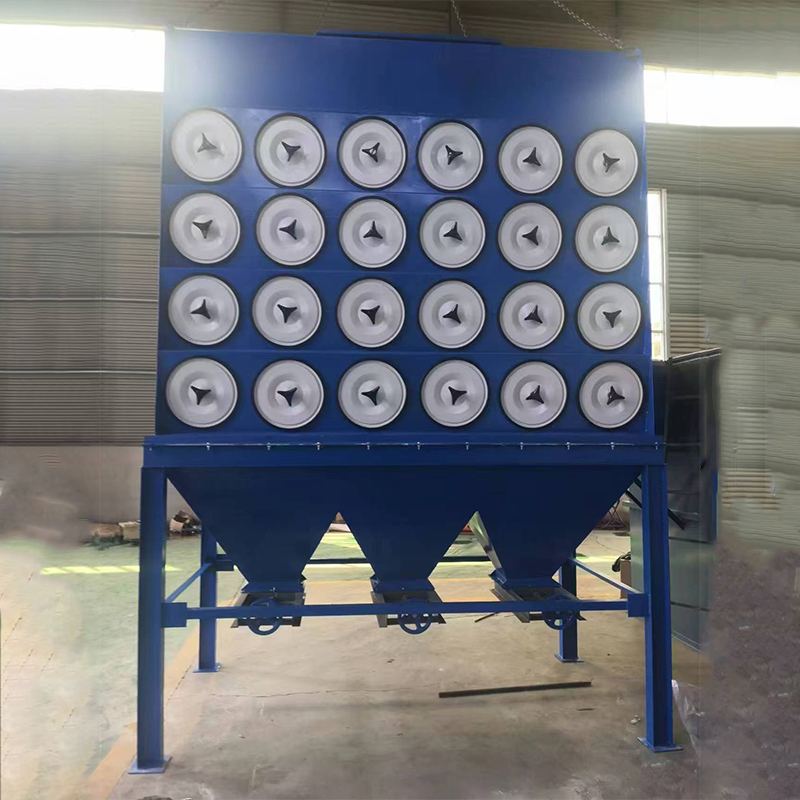

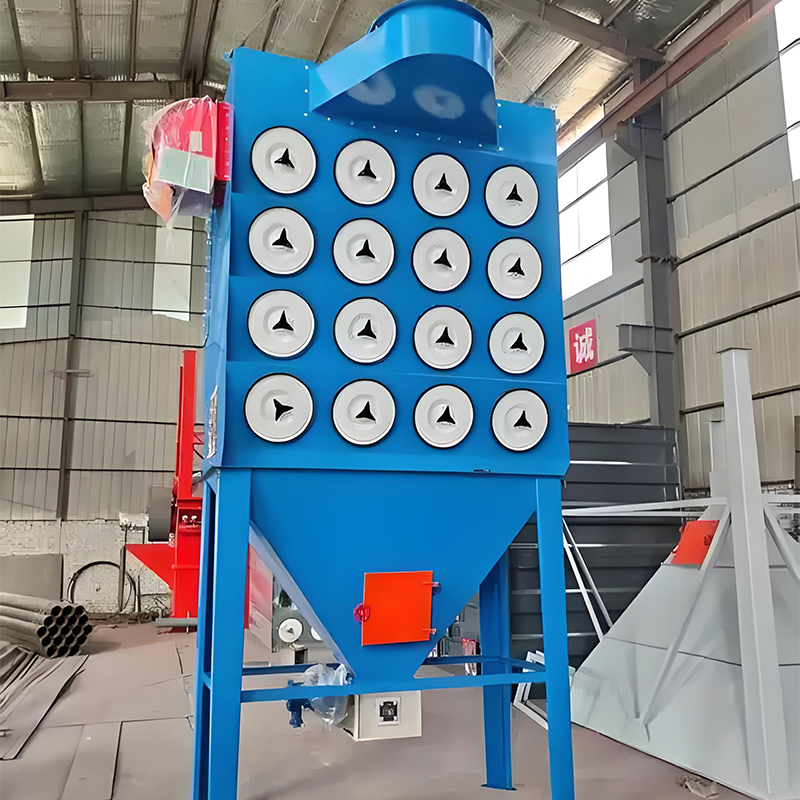

2.Комбинация очистки воздуха использует новое и уникальное устройство фильтрующего картриджа, которое устанавливается под углом 14º в оборудовании. Оно характеризуется большой площадью фильтрации (10-25 м2/шт.), хорошим эффектом фильтрации пыли (может адсорбировать частицы пыли размером 0,1~0,2 мкм), а также удобной, быстрой, безопасной и долговечной заменой и очисткой.
3.Оборудование имеет компактную конструкцию, разумную компоновку и хорошую универсальность, что полностью отражает передовой уровень технологии удаления пыли. Когда пользователи выбирают, они могут легко выполнять различные комбинации обработки в соответствии со своими конкретными рабочими условиями, чтобы гарантировать достижение удовлетворительного для пользователя эффекта работы.
4.Оборудование использует усовершенствованное устройство очистки с обратной импульсной продувкой, которое имеет очевидный эффект очистки. Оно также может контролировать время и цикл импульсной продувки в соответствии с размером собственного рабочего сопротивления, тем самым экономя энергию и сокращая потребление.
Когда запыленный газ поступает в пылеуловитель из воздухозаборника, сначала оседают более крупные частицы (диаметром 100 мкм); более мелкие частицы (диаметром 0,1 ~ 50 мкм) адсорбируются на поверхности фильтрующего картриджа в камере обработки воздуха. Очищенный воздух, проходящий через фильтрующий картридж, выпускается через выпускную камеру. Когда рабочее сопротивление оборудования достигает определенного уровня, импульсный контроллер запускает открытие электромагнитного клапана, и сжатый воздух (P = 0,5 ~ 0,6 МПа) подается в фильтрующий картридж через воздуходувку, так что частицы пыли опадают под действием мгновенного потока воздуха высокого давления, тем самым снижая сопротивление фильтрации для завершения процесса удаления пыли и очистки (см. Рисунок 1).
Периодическая очистка поверхности фильтрующего картриджа от пыли обеспечивает относительно стабильное рабочее сопротивление оборудования, что является важным звеном для обеспечения нормальной работы системы удаления пыли. Осевшая и очищенная пыль собирается в зольном бункере и автоматически выгружается через клапан выгрузки золы или собирается в зольном ведре и регулярно выгружается вручную.
1.Площадь фильтрации (м2)
Формула расчета площади фильтрации: F=Q/(60V)
Где: Q——объем воздуха фильтрации (м3/ч); V——скорость потока воздуха фильтрации (м/мин)
2.Скорость потока воздуха фильтрации (м/мин)
Для пылесодержащих газов с высокой температурой фильтрации (60℃≤t≤120℃), высокой вязкостью, высокой концентрацией и мелкими частицами пыли можно рассмотреть работу с низкой нагрузкой, приняв V=0,7～1,25 м/мин;
Для пылесодержащих газов с нормальной температурой фильтрации (t≤80℃), низкой вязкостью, низкой концентрацией и крупными частицами пыли можно рассмотреть работу с высокой нагрузкой, приняв V=1,25～2,0 м/мин.
3.Рабочее сопротивление
В нормальных температурных условиях для порожнего транспорта принимается 300～400 Па;
При нормальных условиях нагрузки принимается 1000～1300 Па;
При высокоскоростных условиях нагрузки принимается 1300～1500 Па.
4.Температура пылевого газа
Обычно температура пылевого газа должна контролироваться ниже 80℃, а максимум не должен превышать 120℃.
5.Концентрация пылевого газа на входе
Концентрация пылевого газа на входе обычно должна контролироваться ниже 15 г/Нм3. Концентрация более крупных частиц пыли на входе может быть выше. Когда концентрация на входе превышает указанное значение, следует добавить соответствующую комбинацию камеры циклона с расширением воздуха.
6.Эффективность фильтрации: ≥99,5%
1.Модель JGDFC(DFT) X —X X
Количество фильтрующих картриджей
Фильтрующие слои картриджа
Означает «пылеуловитель с нисходящим потоком».
2.Основные технико-экономические показатели (см. Таблицу 1)
3.Внешние размеры (см. прилагаемый рисунок и Таблицу 2)
1.Пронумеруйте электромагнитные клапаны слева направо и подключите их к выходным линиям разъема контроллера в последовательности.
2.После того, как контроллер будет установлен в указанном положении, подключите источник питания и поверните ручку регулировки в любом положении для вывода импульсных сигналов. Последовательность цифрового дисплея контроллера соответствует последовательности действий электромагнитного клапана, а затем оберните каждое соединение изоляционной лентой.
3.После включения контроллера отрегулируйте ширину импульса и длину импульсного цикла, и дисплей будет точным; номера программ цифрового дисплея не будут беспорядочными; звук переключения электромагнитного клапана будет чистым, и не будет вибрации.
1.Перед установкой оборудования проверьте, все ли принадлежности пылеуловителя укомплектованы и не поврежден ли основной блок. Если есть какие-либо проблемы, установите его после их устранения.
2.При установке водоотделяющего воздушного фильтра направление стрелки, указанной на воздушном фильтре, должно соответствовать направлению потока сжатого воздуха.
3.Манометр U-типа является индикатором, который отражает сопротивление удалению пыли. Перед установкой введите в трубу чистую воду или распылите спирт, чтобы уровень жидкости достиг нулевой точки шкалы. Два порта манометра U-типа соединены с входным и выходным штуцерами измерения давления пылеуловителя с помощью шлангов.
4.Установка контроллера. Если пылеуловитель устанавливается на открытом воздухе, контроллеру необходим защитный кожух или чехол от дождя. Контроллер также можно установить в помещении. Расстояние между контроллером и пылеуловителем определяется в соответствии с требованиями руководства по эксплуатации контроллера.
5.Лучше всего иметь специального человека для управления пылеуловителем. Технический работник должен быть знаком с принципами работы пылеуловителя и прибора, владеть методами регулировки и обслуживания и вести записи об эксплуатации.
6.Замена сломанных и протекающих фильтрующих картриджей должна быть своевременной. Если из выходного отверстия пылеуловителя выходит пыль, это указывает на то, что фильтрующий картридж протек. Чтобы проверить утечку, откройте крышку после остановки машины. Если скопилась пыль, это указывает на то, что фильтрующий картридж протек. Если вы не можете определить разницу, снова запустите систему распыления и посмотрите, из какого фильтрующего картриджа протекает пыль. Это указывает на то, что фильтрующий картридж протек. Затем замените его.
Если при оформлении заказа вам нужны подробные технические данные и другая информация, проконсультируйтесь с нашим контактным лицом.
По сравнению с аналогичными международными и отечественными продуктами, наши продукты имеют тот же эффект и самую низкую цену.
| № | Технические характеристики
Модель |
Площадь фильтра (м2) | Объем воздуха (м3/ч) | Количество фильтрующих картриджей (шт.) | Сопротивление оборудования (Па) | Эффективность пылеудаления (%) | Концентрация пыли на входе C (г/Нм3) | Скорость фильтрации ветра U | Вес оборудования (кг) |
| 1 | JGDFC2-8 | 180 | 6000 | 8 | 1000～1300 | ≥99.5 | 15 | 0.7～2 | 497 |
| 2 | JGDFC3-12 | 120 | 9000 | 12 | 562 | ||||
| 3 | JGDFC2-16 | 160 | 12000 | 16 | 845 | ||||
| 4 | JGDFC3-18 | 180 | 13500 | 18 | 869 | ||||
| 5 | JCDFC2-24 | 240 | 18000 | 24 | 1435 | ||||
| 6 | JCDFC3-24 | 240 | 18000 | 24 | 966 | ||||
| 7 | JGDFC4-32 | 320 | 24000 | 32 | 2124 | ||||
| 8 | JGDFC3-36 | 360 | 27000 | 36 | 1562 | ||||
| 9 | JGDFC4-16 | 374 | 30000 | 16 | 1760 | ||||
| 10 | JGDFC3-48 | 480 | 36000 | 48 | 2193 | ||||
| 11 | JGDFC4-48 | 480 | 36000 | 48 | 2856 | ||||
| 12 | JGDFC3-60 | 600 | 45000 | 60 | 2742 | ||||
| 13 | JGDFC4-64 | 640 | 48000 | 64 | 3969 | ||||
| 14 | JCDFC3-72 | 720 | 54000 | 72 | 3304 | ||||
| 15 | JGDFC4-96 | 960 | 72000 | 96 | 5887 | ||||
| 16 | DFT4-112 | 1120 | 84000 | 112 | 7212 | ||||
| 17 | DFT4-128 | 1280 | 96000 | 128 | 7984 |
Материал стойки: существует напыление из углеродистой стали, нержавеющей стали, алюминиевых профилей и т.д. Напыление из углеродистой стали можно выбрать в обычных условиях, а в некоторых случаях с высокими требованиями к гигиене и коррозионной стойкости будет использоваться нержавеющая сталь. Скорость подачи: обычно не превышает 60 м/мин, а обычно используемая скорость составляет от 3 до 15 м/мин. Материал конвейерной ленты: Наиболее распространенными являются ПВХ, ПУ, резиновые ленты и т.д., которые могут быть выбраны в соответствии с различными условиями использования и характеристиками материала.
